Gelenkscheibe
08.05.2026
Gelenkscheibe (Hardyscheibe): Funktion, Bedeutung und typische Schäden am Antriebsstrang
Die Gelenkscheibe ist ein unverzichtbares Verbindungselement des Antriebsstrangs und trägt wesentlich zur Kraftübertragung, Schwingungsdämpfung und Langlebigkeit angrenzender Komponenten bei. Sie bildet das Bindeglied zwischen Getriebe und Welle und gleicht dabei kleinste Bewegungen, Versätze und Drehmomentspitzen aus. Ohne sie würden starke Vibrationen, Geräusche und Materialbelastungen den Fahrkomfort und die Haltbarkeit des gesamten Antriebssystems beeinträchtigen. Die Gelenkscheibe ist eines der entscheidenden Bauteile für ruhigen Lauf, präzise Kraftübertragung und Schutz aller angrenzenden Antriebskomponenten – von der Getriebeabstützung bis zur Kardanwelle.

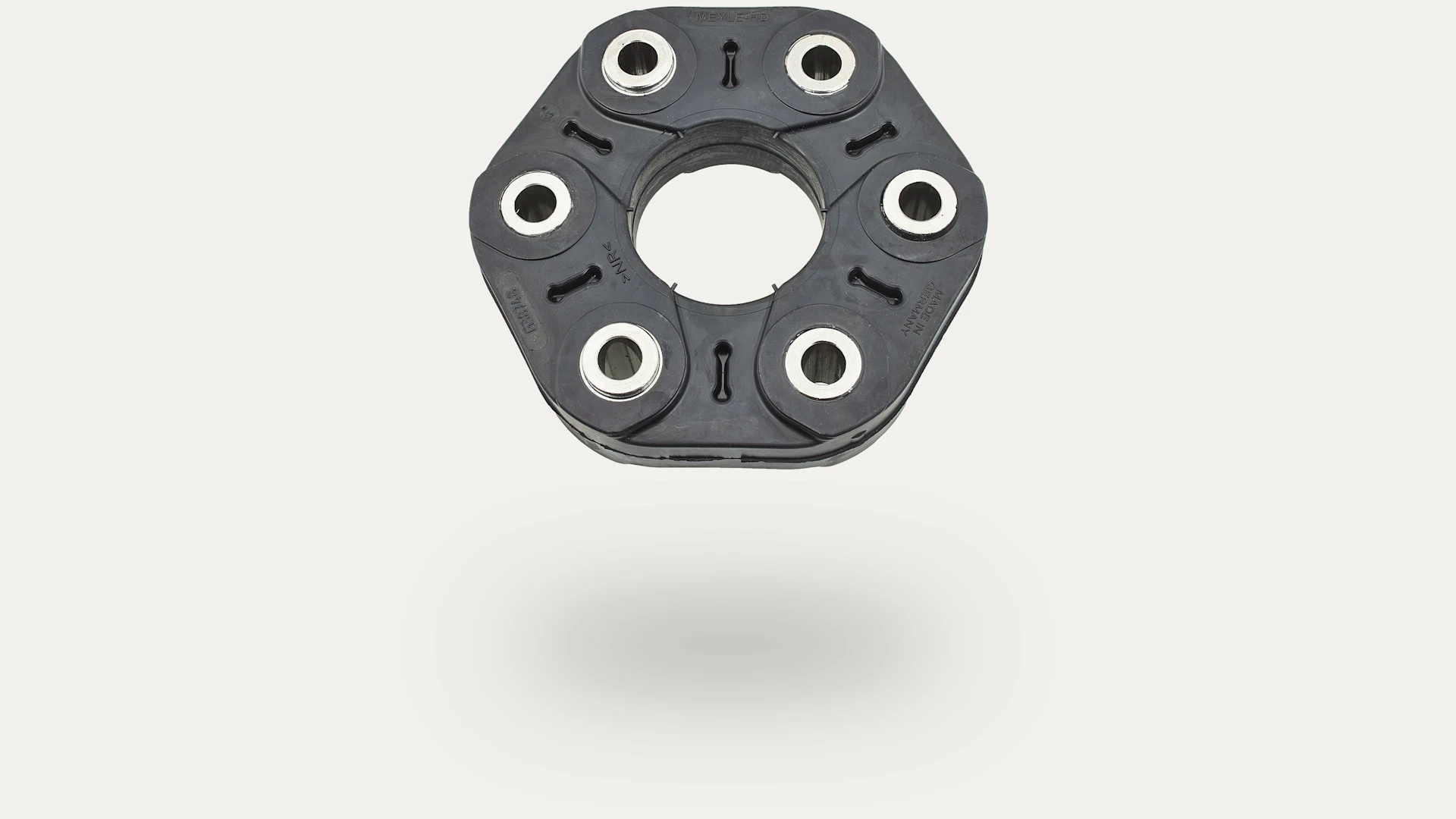

Was ist eine Gelenkscheibe?
Eine Gelenkscheibe, auch Hardyscheibe genannt, ist eine elastische Verbindung zwischen zwei Antriebsflanschen. Sie überträgt die Motorkraft und gleicht gleichzeitig Bewegungen oder Schwingungen im Antriebsstrang aus. So sorgt sie dafür, dass Drehmoment zuverlässig übertragen wird, auch wenn Motor und Antriebswelle nicht hundertprozentig fluchten oder sich geringfügig gegeneinander bewegen.
Verbindungselement zwischen Getriebe und Antriebswelle
Die Gelenkscheibe sitzt in der Regel zwischen dem Getriebeausgang und der Kardan- oder Antriebswelle. Über mehrere Schraubverbindungen werden die Flanschzapfen des Getriebes und der Welle in die Metallbuchsen der Scheibe eingesetzt und verschraubt. Das Elastomermaterial dazwischen nimmt dynamische Lasten auf, verteilt sie gleichmäßig und verhindert abrupte Drehmomentspitzen.
Im Gegensatz zu starren Kupplungen kann eine Gelenkscheibe Bewegungen, leichte Schiefstellungen oder Längenänderungen flexibel aufnehmen, ohne dass es zu Beschädigungen kommt. Damit ist sie ein zentraler Bestandteil des Komfort‑ und Sicherheitskonzepts moderner Antriebssysteme.
Materialaufbau: Elastomer-Scheibe mit Metalleinlagen
Der Aufbau einer Gelenkscheibe ist technisch anspruchsvoll. Der Gummikörper besteht aus widerstandsfähigen Elastomeren, die speziell auf Temperaturwechsel, Alterung und Medienbeständigkeit abgestimmt sind. Ergänzend sorgen eingelegte Metallelemente und Gewebeverstärkungen für exakte Stabilität und Führung der Schraubenverbindungen. Die Kombination dieser Werkstoffe ermöglicht es, Drehmomentkräfte sicher zu übertragen und gleichzeitig Schwingungen sowie Geräusche zu absorbieren. Damit trägt die Materialqualität entscheidend zur Gesamtlebensdauer des Antriebssystems bei.
Alternative Bezeichnung: Hardyscheibe
Der Begriff „Hardyscheibe“ geht zurück auf den Entwickler John Leslie Hardy, der diese elastische Kupplungsverbindung ursprünglich für Flugmotoren konstruierte. Heute wird sie in nahezu allen Pkw‑ und Transporterantrieben eingesetzt – ob als Gelenkscheibe im Antriebsstrang oder in spezialisierten Varianten für die Lenkung. Beide Begriffe bezeichnen also das gleiche Bauteil, das eine zentrale Aufgabe im vibrationsarmen Fahrzeugbetrieb übernimmt.
Funktion im Antriebs- und Lenkstrang
Die Gelenkscheibe dient der sicheren Drehmomentübertragung zwischen Antriebseinheiten, während sie gleichzeitig Schwingungen und Bewegungen kompensiert. Sie sorgt somit für Laufruhe, schützt angrenzende Bauteile und trägt entscheidend zum komfortablen Fahrverhalten bei.
Drehmoment übertragen und Schwingungen dämpfen
Das Elastomer nimmt Drehmomentspitzen elastisch auf und gibt sie kontrolliert wieder ab. Dadurch dämpft es Schwingungen, die sonst im gesamten Antriebsstrang entstehen würden. Diese Dämpfung reduziert sowohl akustische Effekte – etwa Dröhngeräusche – als auch mechanische Belastungen auf Lager, Gelenke und Wellen. Damit ist die Gelenkscheibe nicht nur ein Verbindungsteil, sondern ein schwingungstechnisches Präzisionsbauteil.
Bewegungen und Längenänderungen ausgleichen
Motor, Getriebe und Wellen bewegen sich im Betrieb durch Drehmomentverlagerungen und elastische Lager leicht zueinander. Die Gelenkscheibe gleicht solche mikroskopischen Bewegungen und Längenänderungen der Welle aus. Sie behält dabei ihre Form und gewährleistet gleichzeitig eine zentrierte Kraftübertragung. Das schützt das gesamte Antriebssystem vor Überlast und gleicht fertigungsbedingte Toleranzen aus.
Laufkultur verbessern und Geräusche reduzieren
Im Zusammenspiel mit Motorlagerung, Lagerböcken und Mittellagern beeinflusst die Gelenkscheibe direkt das NVH‑Verhalten (Noise, Vibration, Harshness) des Fahrzeugs. Ihre Dämpfungseigenschaften tragen zu einem gleichmäßigen, ruhigen Fahrgefühl bei, insbesondere beim Anfahren, Schalten oder Lastwechsel. Einwandfrei arbeitende Gelenkscheiben steigern so nicht nur die Haltbarkeit des Antriebs, sondern auch den subjektiven Komfort im Innenraum.
Aufbau und Werkstoffe
Die Qualität einer Gelenkscheibe hängt maßgeblich von der Auswahl und Verarbeitung der Materialien ab. Moderne Konstruktionen vereinen Elastomere, Metallbuchsen, Faserlagen und Verstärkungseinlagen in präziser Abstimmung.
Elastomermischung, Gewebeverstärkung, Bolzenaufnahme
Die eingesetzten Elastomermischungen müssen hohen Ansprüchen genügen: Sie sollen formstabil bleiben, gleichzeitig elastisch wirken und auch bei extremen Temperaturen ihre Eigenschaften behalten. Die in der Scheibe eingebetteten Metallbuchsen sorgen für präzise Führung und dauerhafte Fixierung der Verschraubungspunkte. Nur wenn alle Komponenten exakt abgestimmt sind – Elastomerhärte, Einlagenqualität, Einpressmaße – kann das Bauteil die geforderte Torsionsfestigkeit und Vibrationsdämpfung über die gesamte Lebensdauer sicherstellen.
Varianten für Antriebs- und Lenkstrang
Gelenkscheiben kommen in unterschiedlichen Bereichen des Fahrzeugs zum Einsatz. Varianten im Antriebsstrang sind auf die Übertragung hoher Drehmomente bei variabler Last ausgelegt, während Ausführungen im Lenkstrang zusätzlich präzise Rückmeldungen und lineare Steuerbewegungen ermöglichen müssen. Die Materialmischung und die Geometrie sind entsprechend angepasst – bei Bedarf mit höherem Faseranteil oder geänderter Bauhöhe, um exakte Drehwinkelverläufe zu gewährleisten.
Anforderungen an Präzision und Torsionsfestigkeit
Jede Gelenkscheibe muss innerhalb engster Fertigungstoleranzen hergestellt werden. Schon minimale Abweichungen in der Shore‑Härte oder eine fehlerhafte Einbettung der Buchsen können zu Unwuchten, Vibrationen oder Geräuschen führen. Die Anforderungen an Torsionsfestigkeit, Alterungsbeständigkeit und Passgenauigkeit sind deshalb zentral für die Fertigung. Nur streng kontrollierte Produktionsverfahren und laufende Qualitätsprüfungen gewährleisten, dass die Teile auch unter hohen thermischen und mechanischen Belastungen zuverlässig funktionieren.
Anzeichen für eine defekte Gelenkscheibe
Eine defekte Gelenkscheibe zeigt sich selten plötzlich. Viel häufiger verändert sich das Verhalten des Fahrzeugs schleichend. Frühzeitiges Erkennen typischer Symptome kann Folgeschäden vermeiden.
Klackern oder Schlagen beim Lastwechsel
Ein hörbares Klackern oder deutliches Schlagen beim Wechsel vom Zug- zum Schubbetrieb weist meist auf Spiel in der Verbindung hin. Dieses Spiel entsteht durch Materialermüdung oder Ausreißen der Buchsen im Elastomer. Bleibt der Zustand unbemerkt, kann sich der Verschleiß rasch fortsetzen: Nachfolgende Komponenten wie Kreuzgelenke oder Mittellager werden überlastet, was zusätzliche Vibrationen erzeugt.
Vibrationen im Antriebsstrang beim Beschleunigen
Typisch sind feine, drehzahlabhängige Vibrationen, die sich bis ins Fahrzeuginnere übertragen. Diese entstehen durch Unwucht und ungleichmäßige Kraftübertragung. Auch ein verzögertes Ansprechen des Antriebs – spürbar als leichtes „Nachfedern“ beim Start – kann ein Hinweis auf nachlassende Elastomereigenschaften sein.
Risse oder Ausbrüche im Gummikörper
Ein klar sichtbares Warnsignal sind sichtbare Risse oder Ausbrüche im Gummikörper. Bei jeder Inspektion oder Arbeit im Bereich der Welle sollte die Gelenkscheibe auf Beschädigungen überprüft werden. Haarrisse, Porosität oder Ausbrüche deuten auf Materialermüdung und damit auf abnehmende Dämpfung hin.
Klacken oder Schlagen beim Schalten
Ein hartes Klacken oder Schlaggeräusch beim Gangwechsel kann entstehen, wenn sich das Elastomer stark verhärtet hat oder sich einzelne Buchsen in der Scheibe gelockert haben. Diese Geräusche sind nicht nur akustisch störend, sondern weisen auf einen bevorstehenden Defekt hin.
Ursachen von Verschleiß der Gelenkscheibe
Gelenkscheiben werden im Fahrbetrieb stark beansprucht. Neben der stetigen Drehmomentübertragung wirken Temperatur, Zeit und Umwelteinflüsse.
Belastungen durch Drehmoment und alte Gummis
Während jeder Fahrt werden Torsionskräfte übertragen, die das Gummimaterial dehnen und stauchen. Über Jahre kommt es zu Materialalterung, Aushärtung und Elastizitätsverlust. Selbst wenn äußerlich noch keine Schäden sichtbar sind, kann die Dämpfungswirkung bereits nachlassen.
Umwelteinflüsse wie Hitze, Öl oder Schmutz
Ölnebel, Streusalz und hohe Temperaturen greifen Elastomere an. Sie verändern die chemische Struktur der Mischungen, was Risse oder Ablösungen begünstigt. Zudem kann unzureichender Schutz gegen Feuchtigkeit Korrosion an den Metallbuchsen hervorrufen.
Unwucht im Antriebssystem, Materialermüdung
Fehlende Zentrierung oder Unwuchten der Kardanwelle belasten die Gelenkscheibe zusätzlich. Ein ungleichmäßiger Lauf erzeugt erhöhte Scherkräfte, die den Gummiverbund schwächen. Auch benachbarte, verschlissene Lager können überhöhte Schubkräfte einleiten, die das Bauteil vorzeitig altern lassen.
Folgen einer defekten Gelenkscheibe
Ein defektes Verbindungselement im Antriebsstrang kann sich schwerwiegend auf Komfort, Fahrverhalten und Betriebssicherheit auswirken.
Spiel im Antriebsstrang und erhöhter Verschleiß
Ein vergrößertes Spiel im Antriebsstrang erhöht die Stoßlasten auf Kreuzgelenke, Mittellager und Flanschverbindungen. Die Schwingungsdämpfung nimmt ab, wodurch Verschleiß auf benachbarte Teile sich kaskadenartig weiter überträgt.
Vibrationen im Innenraum, verminderter Fahrkomfort
Die typischen Symptome sind deutlich spürbare Vibrationen beim Beschleunigen oder Lastwechsel sowie Geräusche, die besonders in den unteren Gängen auftreten. Diese Vibrationen mindern nicht nur den Fahrkomfort, sondern belasten langfristig auch Innenraumelemente und Antriebslager.
Extremfall: Beschädigte Kardanwelle
Wird ein Defekt ignoriert, können sich Schraubverbindungen lockern oder Metalleinlagen brechen. Im Extremfall kann es zu einer Beschädigung der Kardanwelle kommen – ein sicherheitsrelevanter Zustand, der unbedingt vermieden werden muss.
Qualität und Fertigungssicherheit bei MEYLE
MEYLE entwickelt und produziert Gelenkscheiben mit höchster Präzision und nach klar definierten Qualitätsstandards, um Langlebigkeit, Funktionssicherheit und Komfort zu gewährleisten.
MEYLE Gelenkscheiben werden zu 100 % nach MEYLE Spezifikation mit OE-getreuer Passform gefertigt und sind in jedem Detail passgenau wie das Original. Strenge Entwicklungs- und Kontrollverfahren nach höchsten MEYLE Standards, einschließlich präziser Funktionsprüfung, sichern eine konstant hohe Qualität – vom ersten Bauteil bis zur Serienproduktion.
Hitzebeständige Elastomermischung für hohe Torsionssteifigkeit
Die spezielle, hitzebeständige Gummimischung und die verstärkte Konstruktion gewährleisten eine hohe Torsionssteifigkeit und tragen dazu bei, Bewegungen im Antriebsstrang zu minimieren und Vibrationen spürbar zu reduzieren. Diese Kombination sorgt für eine langlebige, belastbare Verbindung zwischen Getriebe und Antriebswelle – selbst unter hohen Drehmomenten und Temperaturbelastungen.
Varianten für PKW und Transporter
Das MEYLE Portfolio umfasst zahlreiche Ausführungen für Pkw und Transporter. Je nach Einsatzzweck unterscheiden sich Aufbau, Shore‑Härte und Einlagengeometrie, um Drehmomentkennlinien und Fahrkomfort exakt auf die jeweilige Fahrzeugklasse abzustimmen.
MEYLE HD – für maximierte Lebensdauer bei hoher Belastung
Für Fahrzeuge mit hoher Leistung bietet MEYLE HD Gelenkscheiben mit spezieller, hitzebeständiger Gummimischung und verstärkter Konstruktion. Sie sind passgenau wie OE, aber technisch verbessert und für dauerhaft hohe Kräfte im Antriebsstrang ausgelegt – eine robuste Lösung für Serienfahrzeuge, die im Alltag regelmäßig hohen Drehmoment entwickeln und PS auf die Straße bringen.
Qualität und Fertigungssicherheit bei MEYLE
MEYLE entwickelt und produziert Gelenkscheiben mit hoher Präzision und nach klar definierten Qualitätsstandards, um Langlebigkeit, Funktionssicherheit und Komfort zu unterstützen. MEYLE Gelenkscheiben werden zu 100 % nach MEYLE Spezifikation mit OE‑getreuer Passform gefertigt und sind in jedem Detail passgenau wie das Original. Präzisionsfertigung, wiederholgenaue Vulkanisation und computergesteuerte Materialverarbeitung sichern eine konstant hohe Qualität – vom ersten Bauteil bis zur Serienproduktion.
Optimierte Elastomermischung für hohe Torsionssteifigkeit Die speziell abgestimmte, hitzebeständige Gummimischung und die verstärkte Konstruktion der MEYLE Gelenkscheiben unterstützen eine hohe Torsionssteifigkeit. So werden Bewegungen im Antriebsstrang reduziert und Vibrationen spürbar gemindert. Das sorgt für eine langlebige, belastbare Verbindung zwischen Getriebe und Antriebswelle – auch bei hohen Drehmomenten und Temperaturbelastungen.
Varianten für PKW und Transporter Das MEYLE Portfolio umfasst zahlreiche Ausführungen für Pkw und Transporter. Je nach Einsatzzweck unterscheiden sich unter anderem Aufbau, Shore‑Härte und Einlagengeometrie, sodass sich die Gelenkscheiben an unterschiedliche Antriebskonzepte und Fahrzeugklassen anpassen lassen. Werkstätten und Autoteilehändler finden damit für viele gängige Anwendungen die passende Lösung.
MEYLE HD – für maximierte Lebensdauer bei hoher Belastung Für besonders anspruchsvolle Anwendungen bietet MEYLE zusätzliche MEYLE HD Gelenkscheiben an. Sie sind passgenau wie OE, aber technisch verbessert und für dauerhaft hohe Kräfte im Antriebsstrang ausgelegt. Die spezielle Konstruktion reduziert Hitze und Reibung, die hitzebeständige Gummimischung hält Temperaturen bis zu 130 °C stand und ermöglicht eine Drehmomentaufnahme bis zu 3.000 Nm. Die hohe Torsionssteifigkeit der MEYLE HD Gelenkscheiben hilft, unerwünschte Bewegungen im Antriebsstrang zu minimieren und Vibrationen sowie Geräusche zu reduzieren. MEYLE HD Gelenkscheiben werden mit 4 Jahren Garantie angeboten und sind damit eine robuste, langlebig konzipierte Lösung für Fahrzeuge, die regelmäßig hohen Belastungen ausgesetzt sind.
Wartungsaspekte im Werkstattumfeld
Auch wenn Gelenkscheiben wartungsfrei konzipiert sind, sollten sie im Rahmen regulärer Servicearbeiten kontrolliert werden.
Sichtprüfung bei Serviceintervallen und Wellenarbeiten
Eine Sichtprüfung bei planmäßigen Service‑, Getriebe- oder Wellenarbeiten ermöglicht frühzeitige Erkennung von Verschleißspuren. Auffälligkeiten an Buchsen, Rissen oder Elastomeroberflächen sollten dabei dokumentiert und bewertet werden.
Prüfung auf Risse, Längsspiel oder Versatzbewegungen
Prüfungen erfolgen meist im ausgebauten Zustand, um die Bewegungsfreiheit und Materialhomogenität besser beurteilen zu können. Anzeichen für Rissbildung, Ablösungen oder übermäßiges Spiel sind Hinweise auf Materialermüdung oder falsche Lastverteilung.
Austausch nur bei festem Befund – keine präventive Wartung
Ein Austausch wird empfohlen, wenn eindeutig erkennbare Schäden oder Alterungserscheinungen vorliegen. Pauschaler Ersatz nach festen Laufleistungen ist nicht erforderlich. Entscheidend ist die objektive Beurteilung durch den Fachmann.
Häufige Fragen (FAQ)
Was ist der Unterschied zwischen Hardyscheibe und Gelenkscheibe? Beide Begriffe bezeichnen dasselbe elastische Kupplungselement. Im technischen Sprachgebrauch hat sich „Gelenkscheibe“ für moderne Anwendungen etabliert, während „Hardyscheibe“ den historischen Ursprung beschreibt.
Welche Aufgabe hat die Gelenkscheibe im Antriebsstrang? Sie überträgt Drehmoment zwischen Getriebe und Welle, gleicht Bewegungen aus und reduziert Schwingungen. So schützt sie die gesamte Antriebslinie vor übermäßigen Belastungen.
Welche Schadenssymptome sind typisch? Klopfen, Schlagen oder Vibrationen bei Lastwechsel und Beschleunigung, sichtbare Risse oder poröse Oberflächen deuten auf Defekte hin. Auch ein ungleichmäßiger Drehmomentverlauf gilt als Warnsignal.
Welche Faktoren beeinflussen die Lebensdauer? Belastungsintensität, Materialqualität, Umwelteinflüsse sowie der Zustand angrenzender Lagerkomponenten wirken direkt auf die Haltbarkeit. Hochwertige Elastomere verlängern die Lebensdauer erheblich.
Warum sollten Fachwerkstätten geprüfte Markenqualität einsetzen? Nur exakt gefertigte und geprüfte Markenprodukte gewährleisten präzise Passform und konstante Dämpfungseigenschaften. Das schützt angrenzende Baugruppen und sichert eine langfristig stabile Kraftübertragung.
Fazit
Eine intakte Gelenkscheibe ist Grundvoraussetzung für reibungslose Kraftübertragung, Schutz des Antriebsstrangs und Fahrkomfort. Präzise gefertigte MEYLE Gelenkscheiben – zu 100 % nach MEYLE Spezifikation mit OE-getreuer Passform gefertigt – vereinen technische Präzision, Langlebigkeit und Komfort in einem Bauteil. Damit unterstreicht MEYLE seine Kompetenz im Bereich Antriebstechnik – für verlässliche Performance, sichere Fahrdynamik und dauerhafte Ruhe im Fahrzeug.
